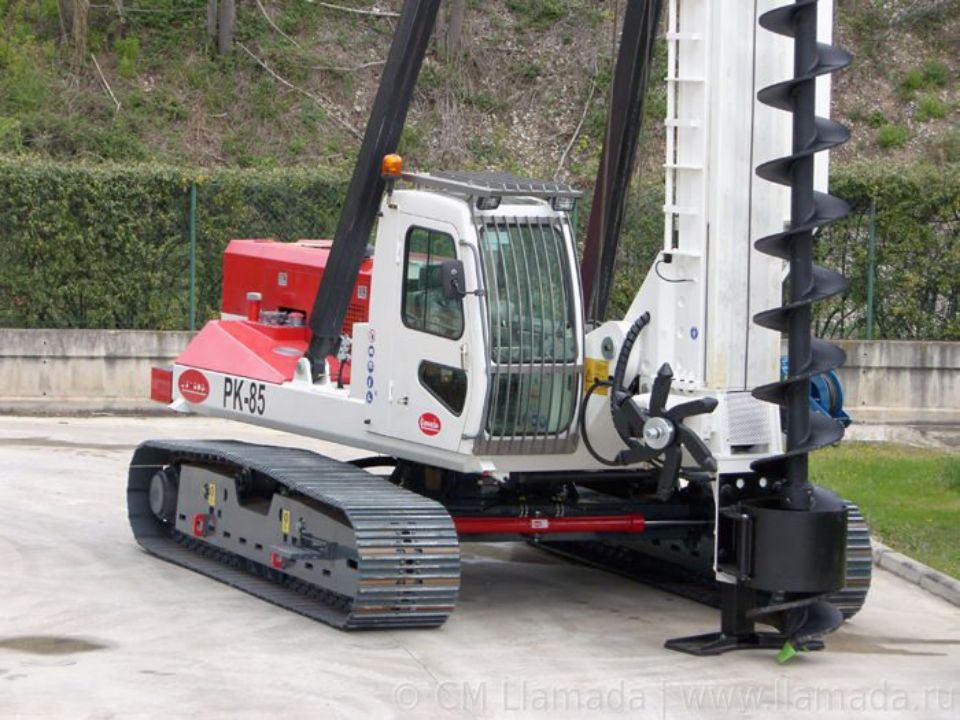

LLAMADA PK-85
БУРОВАЯ УСТАНОВКА CFA / FDP / DDH

Компактный размер, быстрый старт, лёгкий вес.

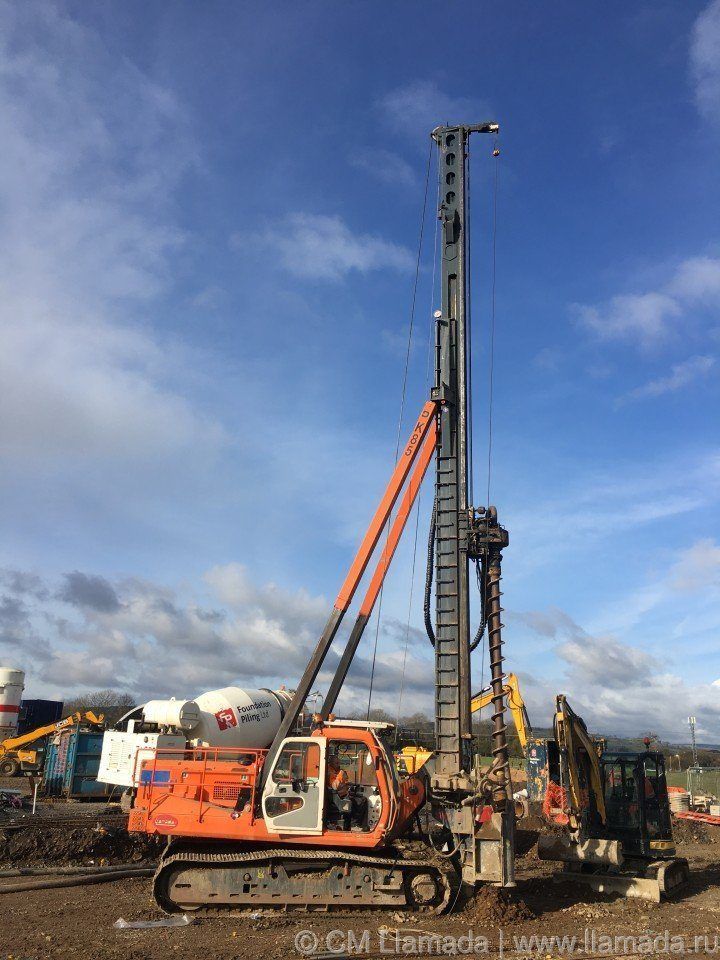

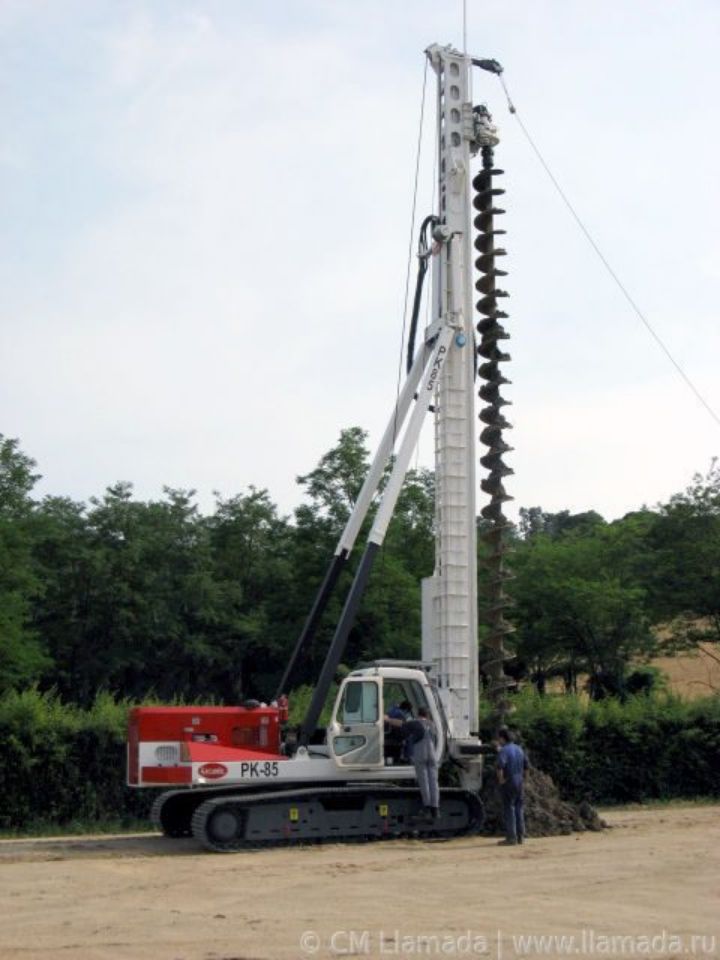

     Буровая установка Llamada PK-85 предназначена для возведения буронабивных свай методом CFA с помощью Непрерывного Полого Шнека или уплотнения грунта по технологии FDP глубиной до 19м и диаметром от Ø350мм до Ø800ммТакже она может быть переоборудована для смещения свай (забивания или задавливания).

     Буровая установка Llamada CFA оборудована специальной дополнительной лебёдкой Automatic CROWD winch. Она служит для равномерного поднятия и опускания вращателя. Предназначена для создания дополнительного давления вверх или вниз на вращатель, т.е. передаёт дополнительное усилие на вращатель. Данная лебёдка работает всё время непрерывно, пока машина бурит. Это позволяет выровнять усилие подачи шнека в разрабатываемую сваю и ускорить процесс возведения свай в сложных грунтах.

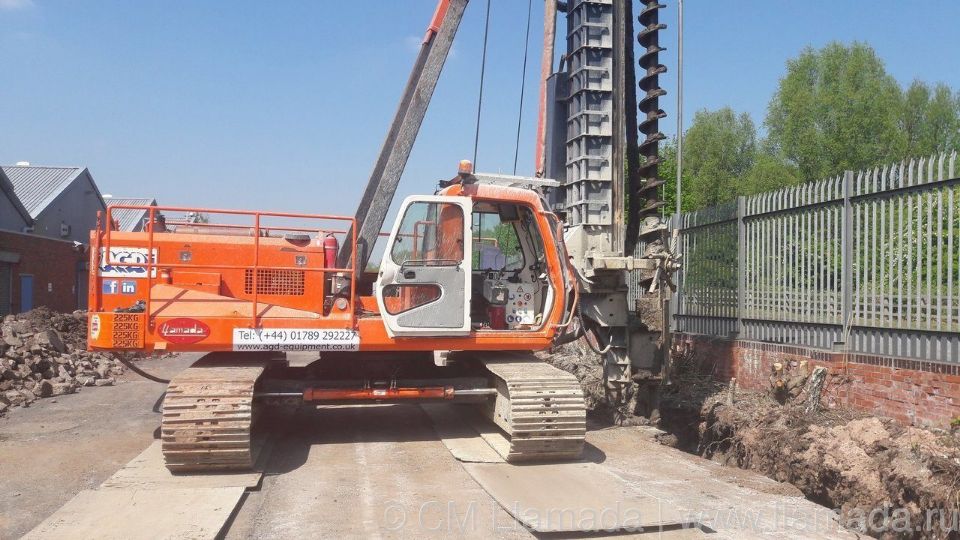

     Это идеальная машина для работы в ограниченном пространстве благодаря своему легкому весу и небольшим габаритам. Буровая установка имеет высокую производительность и стабильные показатели работы, а быстрая настройка позволяет моментально приступать к работам.

Задайте вопрос в Viber, мы на связи

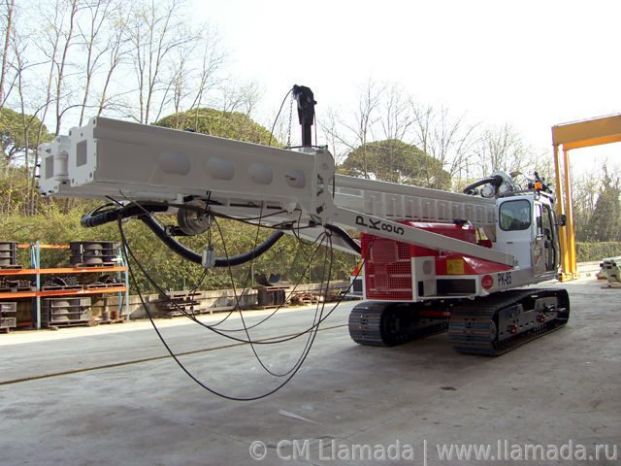

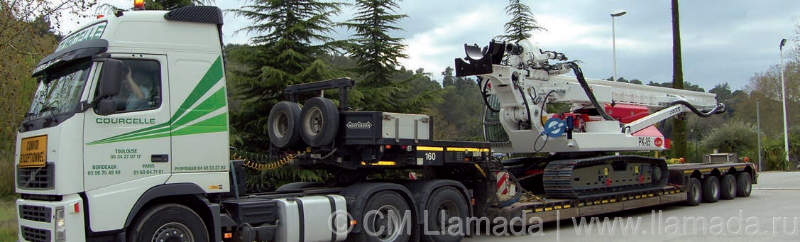

Перевозка буровой установки llamada pk-85


Перевозка буровой установки llamada pk-85

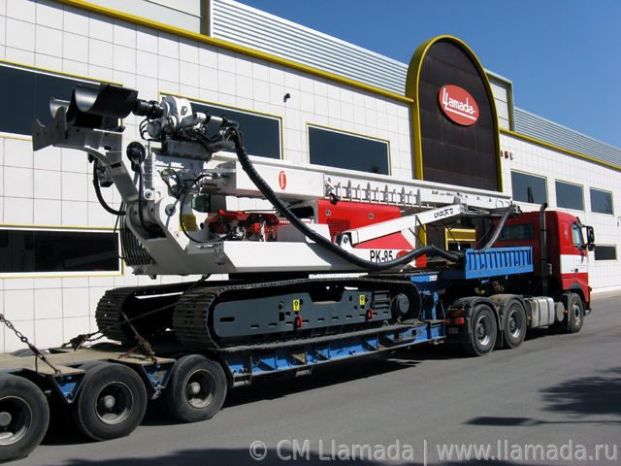

Перевозка буровой установки

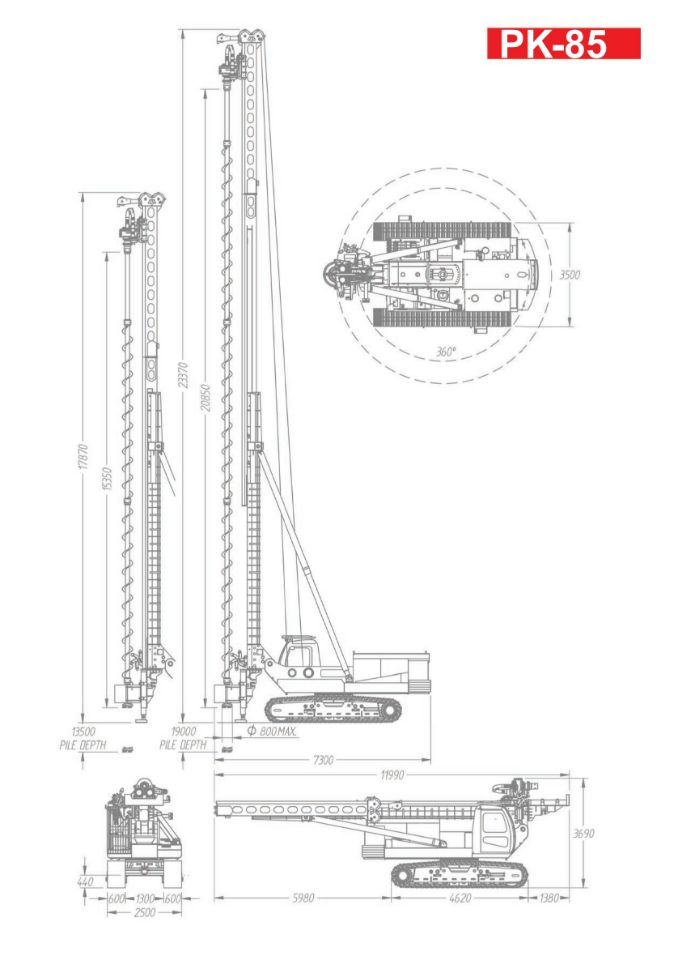

Длина: 11.990 мм
Ширина: 2.500 мм
Высота: 3.690 мм
Транспортный вес с противовесом: 34 тонны

Перевозка буровой установки llamada pk-85


CFA без удлинителя шнека

Максимальный диаметр: 800 мм
Максимальная глубина: 19.000 мм
Внутренний диаметр бетоновода: 100 мм

ВЕС и давление на грунт

Рабочий вес экипированной установки: 34.000 кг
Удельное давление на грунт при работе: 0,80 кг/кв.см.

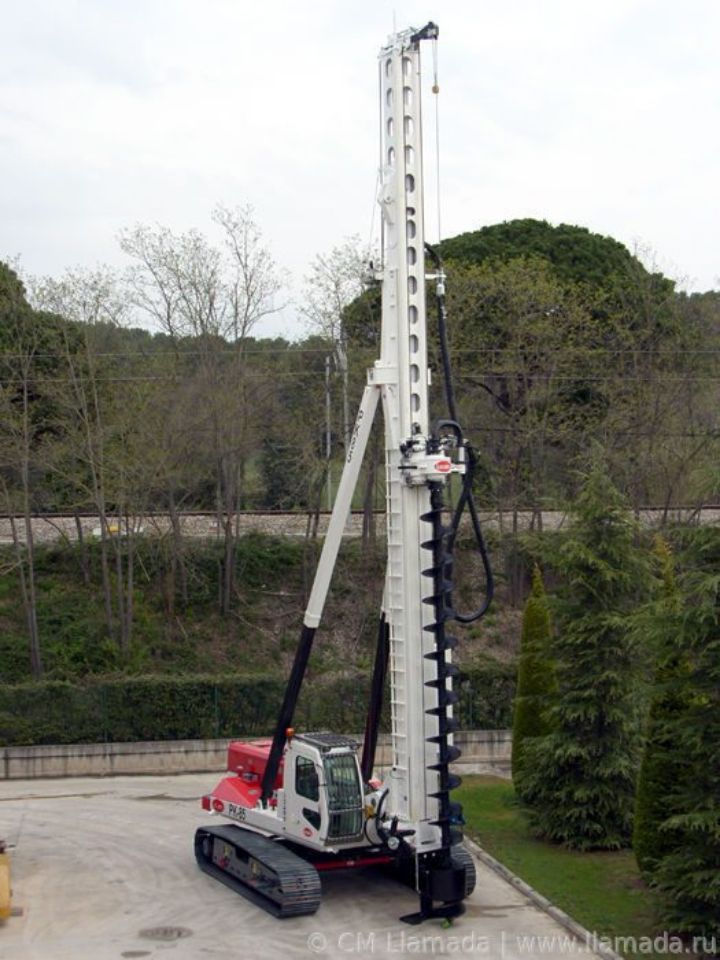

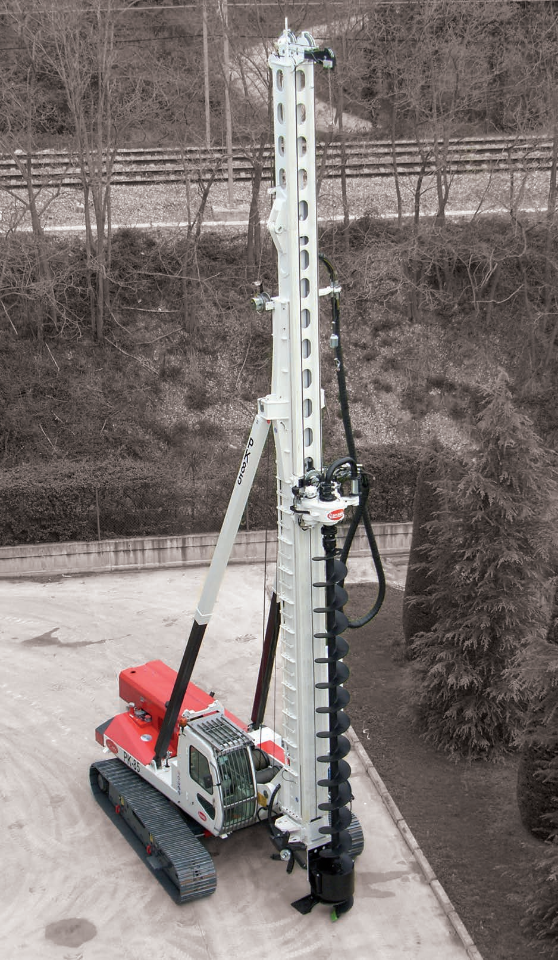

телескопическая мачта

Ход телескопической мачты: 6.000 мм
Габаритная высота в верхнем положении: 23.370 мм
Высота до низа вращателя в верхнем положении: 20.850 мм

регулируемый наклон мачты

Горизонтальный наклон: +/- 3°
Наклон вперёд:
Наклон назад: 15°

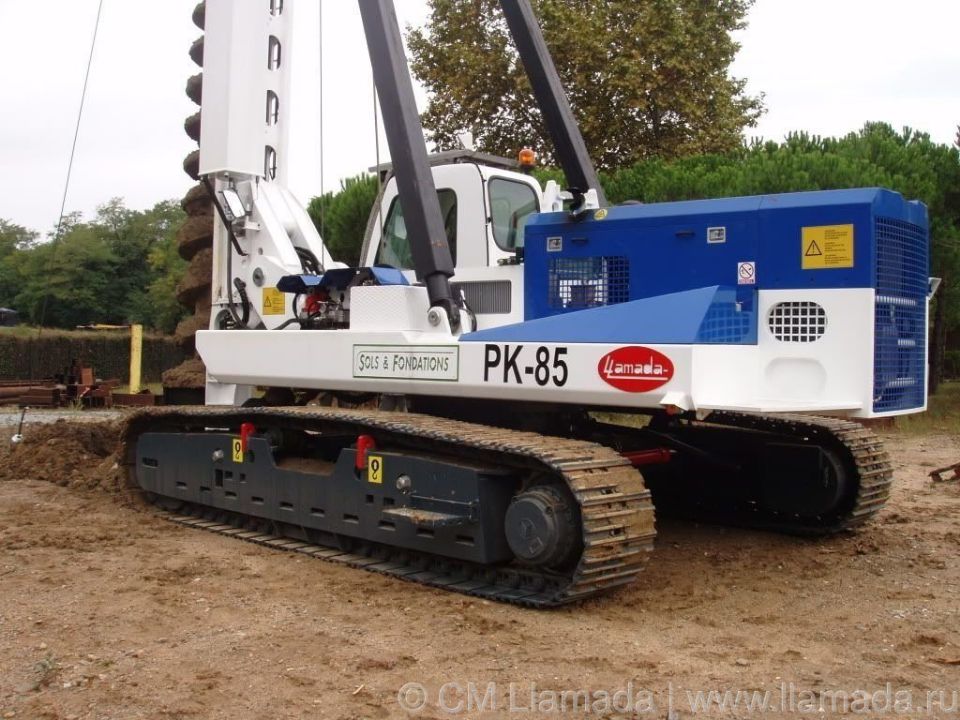

Гусеничное шасси llamada

Гидравлически раздвижная база: 2.500 - 3.500 мм.
Длина / ширина гусениц: 4.630 / 600 мм.
Рабочая зона: 360º

бурение вокруг себя 360°

Установка легко бурит вокруг себя на 360° без перемещения шасси, образуя идеальный круг. И это ещё не всё, что позволяет уникальная база и идеальная развесовка.

Есть вопрос? Мы вам перезвоним!

Задайте вопрос, прямо в Telegram

Энерговооруженность буровой установки cfa

мощность LLAMADA PK-85

Указаны реальные характеристики, а не номинальные - тыры-пыры

дизельный Двигатель

Возможна комплектация разными двигателями с разными экологическими классами:

• Caterpillar С7.1 - 168 кВт. (225 л.с.) TIER 3
• Caterpillar С4.4 - 130 кВт. (174 л.с.) TIER 4

передачи вращателя CFA

На каждой передаче свой диапазон оборотов с гарантированным (реальным) моментом:

1п - 7.400 кг. в диапазоне 0-15 об./мин
2п - 6.100 кг. в диапазоне 0-18 об./мин
3п - 4.900 кг. в диапазоне 0-22 об./мин

Гидравлическая система

1. Открытый контур (вращатель)
• Производительность: 300 л/м. при 2.000 об/м.
• Рабочее давление: 350 бар
• Макс. давление: 420 бар
2. Замкнутой контур (база)
• Производительность: 210 л/мин.
• Рабочее давление: 350 бар.
3. Рециркуляционный насос
• Производительность: 40 л/мин.

Гидровращатель CFA

• Тип: Llamada PK-85 роторный вращатель с внутренним бетоноводом Ø100 мм.
• 4 двигателя с двойным гидроприводом.
• Номинальная мощность: 74,00 кНм
• Скорость: 0 - 22 об/мим.
• Выбор скорости и крутящего момента: автоматический или ручной.
• Концевые выключатели.

Задайте вопрос в Viber, мы на связи

Хотите полноценную презентацию?

КОМПЛЕКТАЦИЯ буровой установки CFA LLAMADA PK-85

Невероятная компактность и малый вес
Противовес буровой установки

противовес

Возможна установка как съёмного противовеса (по обеим сторонам от двигателя), так и телескопического:

• Съёмный - 3.000 кг.
• Телескопический - 1.350 кг.

Лебёдки буровой устанвоки

три Лебёдки

1. Главная лебедка
• Тяга: 15 тонн (запасовка х2 = 30 тонн)
• Скорость: 22 м/мин. (22/2 = 11 м/мин.)
2. Вспомогательная лебёдка
• Тяга на первом слое: 4,9 тонн.
• Максимальная скорость: 63 м/мин
3. Задавливающая лебёдка
• Тяга на первом слое: 3 тонны.

Очиститель и направляющая шнека

Очиститель и направляющая шнека

Гибкий очиститель шнека:
• Не уменьшает рабочую длину шнека
• Позволяет работать шнеками с любым межвитковыми расстояниями.

Центрирующий направляющий зажим:
• Может быть как механический для определённого диаметра, так и гидравлический для разных диаметров.

Мойка буровой установки

Мойка высокого давления

Это дополнительная опция, доступная на заказ.
Также, возможно и любое другое оснащение для удобства пользования.

Смазка буровой установки llamada pk-85

Система смазки

Дополнительные опции на выбор:

•  Автоматическая смазка по всем точкам
•  Автоматическая смазка только по отдельным точкам

Управление буровой установкой llamada pk-85

Просторная  кабина

• Удобное эргономичное, регулируемое сидение.
• Великолепная обзорность на 360º.
• Управление: гидравлическая система с регулировкой по нагрузке, управление сервоприводом с возможностью пропорционального управления.
• Освещение внутри и снаружи.
• Яркие кнопки аварийной остановки внутри и снаружи.
• Кабина FOPS, защита в соответствии с une-EN Стандарт ИСО 3449.
• Машина согласно стандарту CE по EN 791.
