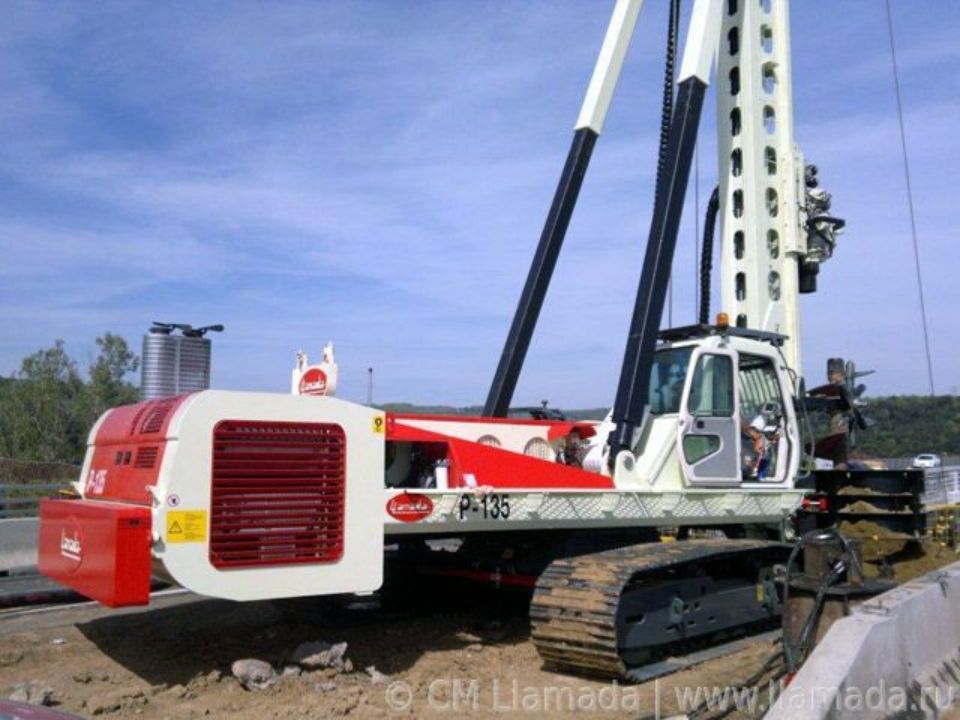

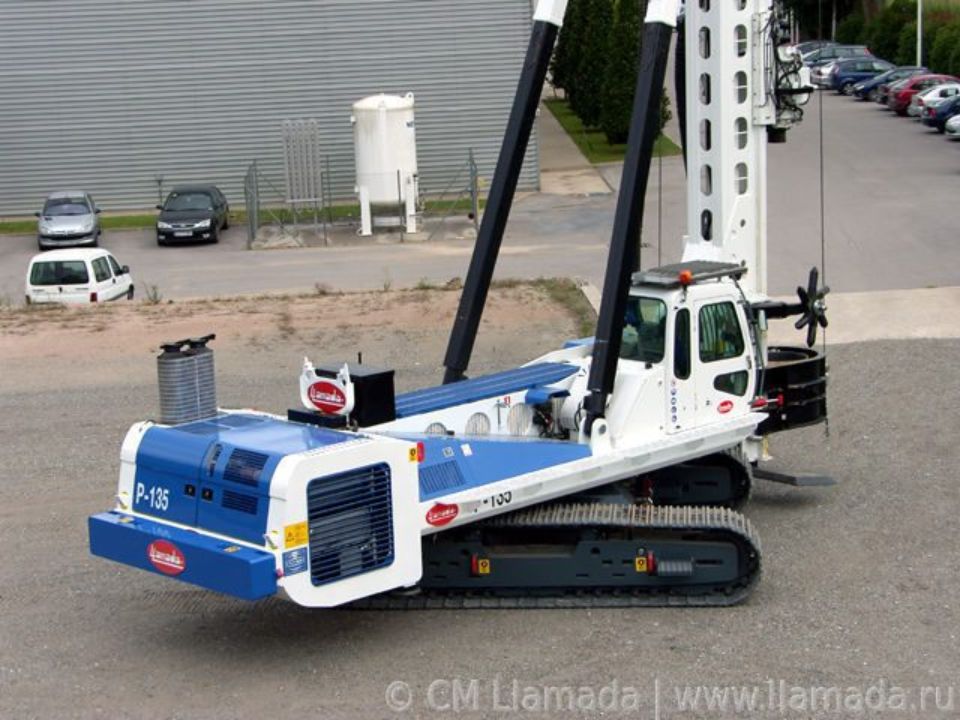

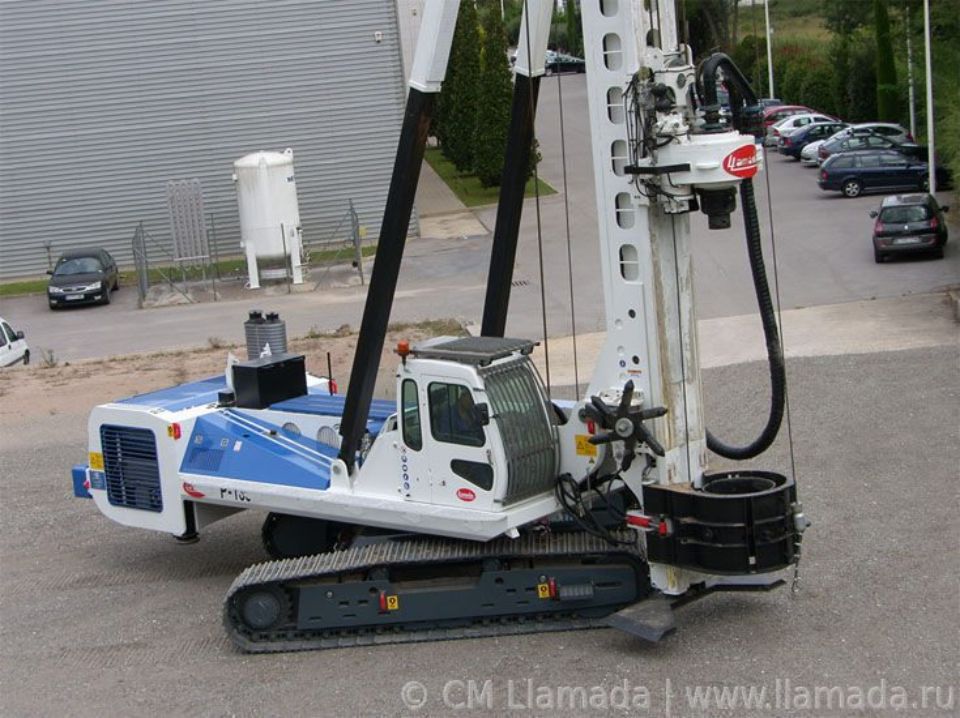

LLAMADA P-135 EVOLUTION
БУРОВАЯ УСТАНОВКА CFA: ⌀1.200 / 26.500 mm

Доступна комплектация для свай 1500 мм или 1000мм и обсадной трубой и не только!

Хотите полноценную презентацию?

Буровая установка Llamada P-135 Evolution в стандартной комплектации, предназначена для возведения буронабивных свай методом CFA с помощью Непрерывного Полого Шнека или уплотнения грунта по технологии FDP глубиной до 26.5м и диаметром от Ø400мм до Ø1.200мм.

Однако, модель не зря называется "Эволюшн" - конструкция и энерговооруженность буровой машины p-135, при нехитрой модернизации, позволяет возводить сваи диаметром 1500мм. Но ключевая особенность - это технология TCSP (Twisted Cased Secant Piles), для возведения буросекущих свай.

Для этого используют частично погружаемую обсадную трубу, которая погружается на 5-6 метров и используется как направляющая для шнека CFA, что позволяет быстро возводить стену в грунте из таких свай. Скорость их возведения в три раза быстрее, чем копание грейфером под защитой бентонитовой суспензии, не говоря уж о стоимости работ грейфера.

Также она может быть переоборудована для работы с пневмоударником по технологии DTH, гидромолотом или Jet-Grouting.

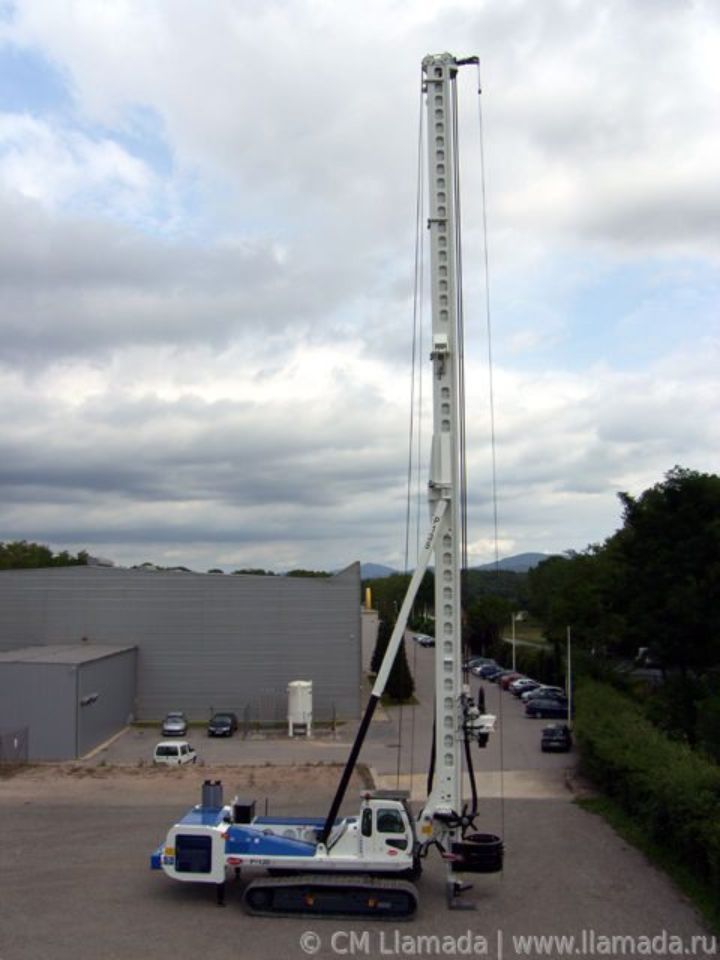

Описание буровой установки

Буровая установка CFA Llamada p-135ev оборудована лебёдкой Automatic CROWD winch для равномерного поднятия и опускания вращателя. Создаёт дополнительное давление как вверх, так и вниз. Задавлювающая лебёдка работает всё время непрерывно, пока машина бурит, выравнивая усилие подачи шнека в разрабатываемую сваю и ускоряет процесс возведения свай в сложных грунтах.

Буровая машина CFA LLAMADA P-135 имеет возможность бустрой модернизации для работы с диаметром 1500мм для CFA свай или установки скользящего обсадного стола для бурения обсадной трубой вместе с CFA шнеком.

Задайте вопрос в Viber, мы на связи

Перевозка буровой установки llamada p-135ev


Перевозка буровой установки llamada p-135ev

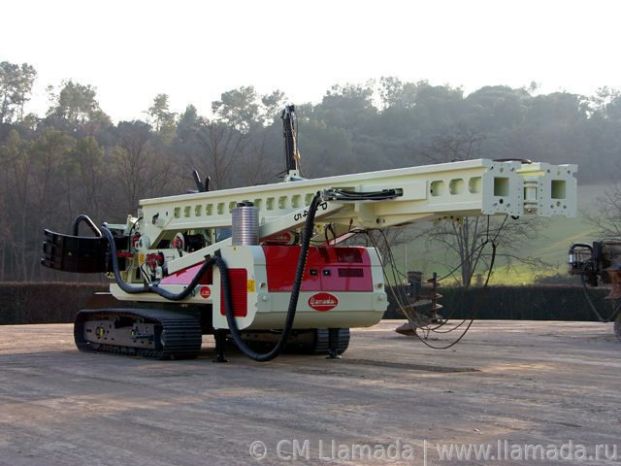

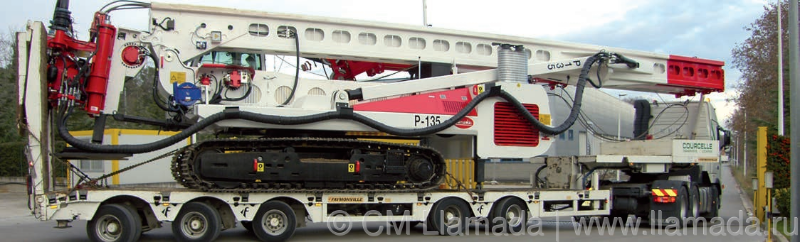

Перевозка буровой установки

Длина: 18.560 мм
Ширина: 2.980 мм
Высота: 3.500 мм
Транспортный вес с противовесом: 63,4 тонн

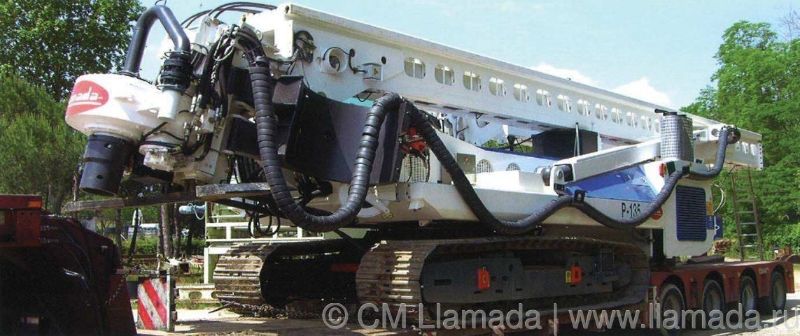

Перевозка буровой установки llamada p-135

Как уменьшить вес?

снять противовес
снять вращатель

CFA без удлинителя шнека

Максимальный диаметр: 1.200 / 1.500 мм
Максимальная глубина: 26,5 / 25 м
Внутренний диаметр бетоновода: 125 мм

ВЕС и давление на грунт

Рабочий вес экипированной установки: 63.400 кг
Удельное давление на грунт при работе: 0,98 кг/кв.см.

Буросекущие сваи TCSP

Ход телескопической мачты: 6.150 мм
Габаритная высота в верхнем положении: 27.660 мм
Высота до низа вращателя в верхнем положении: 25.370 мм

регулируемый наклон мачты

Горизонтальный наклон: +/- 3°
Наклон вперёд:
Наклон назад: 15°

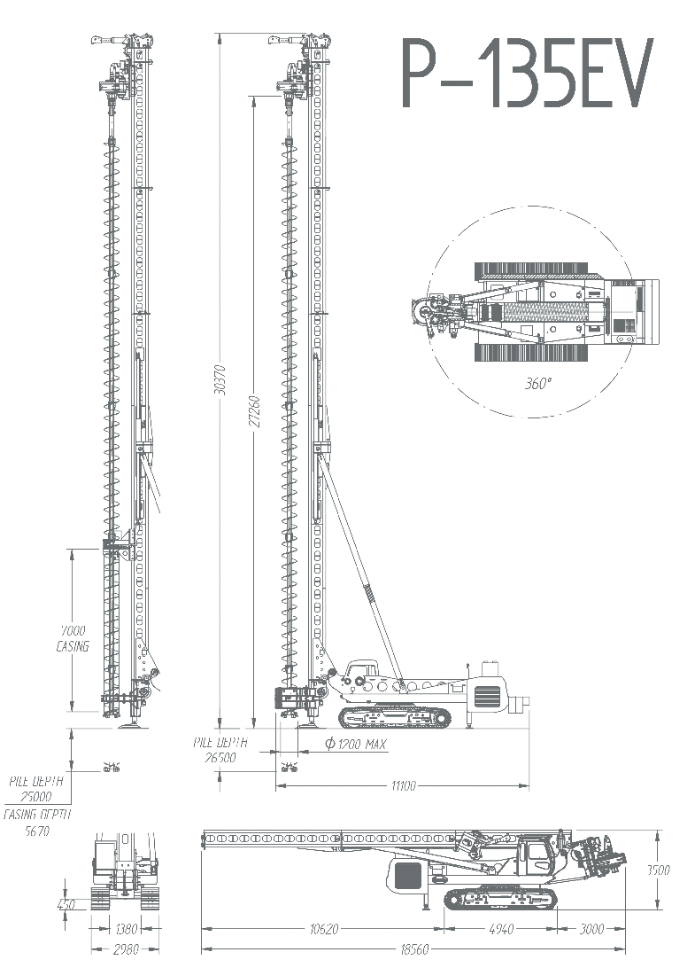

Гусеничное шасси llamada

Гидравлически раздвижная база: 2.980 - 4.320 мм.
Длина / ширина гусениц: 4.900 / 800 мм.
Рабочая зона вокруг базы: 360º

бурение вокруг себя 360°

Установка легко бурит вокруг себя на 360° без перемещения шасси, образуя идеальный круг. И это ещё не всё, что позволяет уникальная база и идеальная развесовка.

Есть вопрос? Мы вам перезвоним!

Задайте вопрос, прямо в Telegram

Энерговооруженность буровой установки cfa

мощность LLAMADA P-135EV

Указаны реальные рабочие характеристики буровой установки, а не номинальные или прогнозируемые!

дизельный Двигатель

Возможна комплектация разными двигателями с разными экологическими классами:

• Volvo TAD 1375 - 405 кВт. (550 л.с.) TIER 4 Final
• Deutz TCD 2015 - 400 кВт. (544 л.с.) TIER 3
• Deutz TCD 16.0 V8 - 656 кВт. (757 л.с.) TIER 3

передачи вращателя CFA

На каждой передаче свой диапазон оборотов с гарантированным (реальным) моментом:

1п - 33.900 кг. в диапазоне 0-7,8 об./мин
2п - 28.500 кг. в диапазоне 0-9,3 об./мин
3п - 23.100 кг. в диапазоне 0-11,5 об./мин
4п - 17.700 кг. в диапазоне 0-15 об./мин
5п - 12.300 кг. в диапазоне 0-21,5 об./мин

Гидравлическая система

1. Открытый контур (вращатель)
• Производительность: 270 л/м. при 2.000 об/м.
• Рабочее давление: 350 бар
• Макс. давление: 420 бар
2. Замкнутой контур (база)
• Производительность: 270 л/мин.
• Рабочее давление: 350 бар.
3. Рециркуляционный насос
• Производительность: 90 л/мин.

Гидровращатель CFA

• Тип: Llamada P-135 роторный вращатель с внутренним бетоноводом Ø125 мм.
• 4 двигателя с двойным гидроприводом.
• Номинальная мощность: 339 кНм
• Скорость: 0 - 27,5 об/мин.
• Выбор скорости и крутящего момента: автоматический или ручной.
• Концевые выключатели.

Задайте вопрос в Viber, мы на связи

Хотите полноценную презентацию?

КОМПЛЕКТАЦИЯ буровой установки CFA LLAMADA P-135tt

Универсальность и супер-сила
Противовес буровой установки llamada 135

телескопический противовес

Снижает общий вес установки, сокращает время сборки и повышает устойчивость:

• Общий вес: 7.500 кг.
• Съёмный вес: 6.000 кг.
• Телескопическое выдвижение: 1.320 мм.

Лебёдки буровой установки LLAMADA p-135

Лебёдки основные

1. Главная лебедка
• Тяга: запасовка х4 = 80 тонн
• Скорость: 30 м/мин. (30/4 = 7,5 м/мин.)
2. Вспомогательная лебёдка
• Тяга на первом слое: 7 тонн.
• Максимальная скорость: 50 м/мин

Задавливающая лебёдка буровой установки LLAMADA p-135

Задавливающая лебёдка

Лебёдка Automatic CROWD winch

• Тяга:
запасовка х2 = 10 тонн.
• Работает постоянно, выравнивая давление на грунт при бурении.

Смазка буровой установки llamada llamada p135ev

Система смазки

Дополнительные опции на выбор:

•  Автоматическая смазка по всем точкам
•  Автоматическая смазка только по отдельным точкам

Гидравлический вращатель LLAMADA p-135

гидравлический вращатель

• Закрытый независимый контур обеспечивает равномерное усилие при бурении, вне зависимости от функционирования других систем установки.

Очиститель шнека CFA LLAMADA llamada p135ev

Очиститель шнека CFA

Гибкий или жесткий очиститель шнека:
• Для любых грунтов
• Не уменьшает рабочую длину шнека
• Позволяет работать шнеками с любым межвитковыми расстояниями.

Направляющая шнека CFA llamada p135ev

направляющая шнека CFA

Центрирующий направляющий зажим:
• Может быть как механический для определённого диаметра, так и гидравлический для разных диаметров.

Управление буровой установкой llamada p-135

Просторная  кабина

• Удобное эргономичное, регулируемое сидение.
• Великолепная обзорность на 360º.
• Управление: гидравлическая система с регулировкой по нагрузке, управление сервоприводом с возможностью пропорционального управления.
• Освещение внутри и снаружи.
• Яркие кнопки аварийной остановки внутри и снаружи.
• Кабина FOPS, защита в соответствии с une-EN Стандарт ИСО 3449.
• Машина согласно стандарту CE по EN 791.
